一、產品介紹

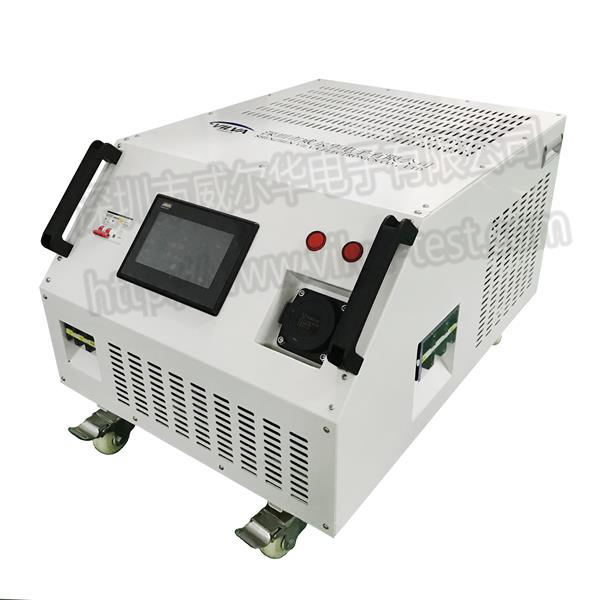

        威爾華充電樁測試控制導引裝置主要應用于直流充電樁產品的在線調試、下線檢測、老化試驗、驗證功能。該測試系統真實模擬充電過程和各種故障，避免采用電動汽車作為檢測裝置帶來的測試使用不方便、測試內容不全面、無法模擬真實故障、輔助電源系統無法驗證、車輛動力電池充放電耗時耗力、頻繁充放電導致電池壽命縮短等問題，同時可避免充電樁故障導致測試車輛損壞。

        充電樁測試控制導引裝置通過內部BMS模擬器與電動汽車直流充電樁進行信息交互，實現對電池充電過程的實時模擬，當直流充電機充電槍接入測試設備接口時，測試設備按非車載充電機與BMS通信協議國標（GB/T 27930-2011(老國標)或GB/T 27930-2015（新國標））完成連接檢測、辨識檢測、握手檢測、配置檢測、充電檢測和結束充電檢測，同時顯示充電電壓和電流、輔助電源電壓等。

        本測試系統內部集成8KW電阻負載，客戶可以通過外部負載接口外擴負載，以滿足大功率測試需求。

        本測試系統使用7.0寸觸摸屏，操作便捷，顯示直觀。

二、功能介紹

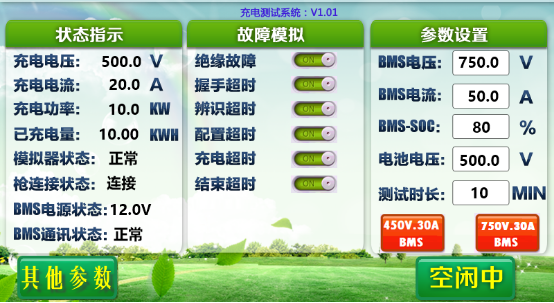

1）主界面功能

顯示充電、電壓、功率、電量

顯示模擬器狀態

顯示槍的連接狀態

顯示BMS電源電壓、通訊狀態

模擬6種故障

設置BMS需求電壓電流等

模擬電池各種狀態、參數、故障等

2）其他參數功能

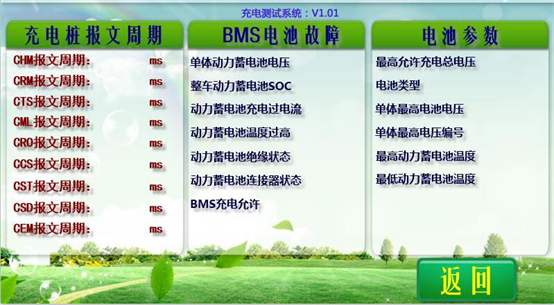

A）測試充電樁發送過來的報文周期

B）模擬電池故障

C）電池狀態參數設置

三、使用說明

1、供電電源

本裝置需要外部提供220V±10%AC交流電源。將L、N、PE分別接入供電電源端子。同時將面板上微型斷路器合上，此時觸摸屏點亮，系統進入工作狀態。

2、測試功能

a.測試前首先選擇老國標(GB2011)或新國標（GB2015）。

b.選擇參數設置中的快捷鍵（450V.30A）（750V.30A）。若客戶要自定義參數，可以直接設置上方的參數。此時快捷鍵參數將不起作用。

C.將槍插入測試裝置接口，啟動充電樁，測試正式開始。此時BMS狀態由“空閑中”轉變?yōu)槌潆娭?，當進入充電階段時，狀態轉為“停止充電”，此時可以點擊此按鍵，來終止測試。若充電樁主動充電終止或模擬故障終止充電，BMS狀態自動恢復為原始“空閑中”?？梢赃B續啟動測試，無需再設置參數。

d.選擇故障模擬欄，可以模擬各種故障，此時，充電樁產生各種相對應的故障。

e.如設置其他參數，可以進入“其他參數”來模擬各種高級故障。

f.本裝置可以測量充電樁的每條報文發送周期，周期測量為最少發送2條報文，否則周期可能為0，屬于正常。

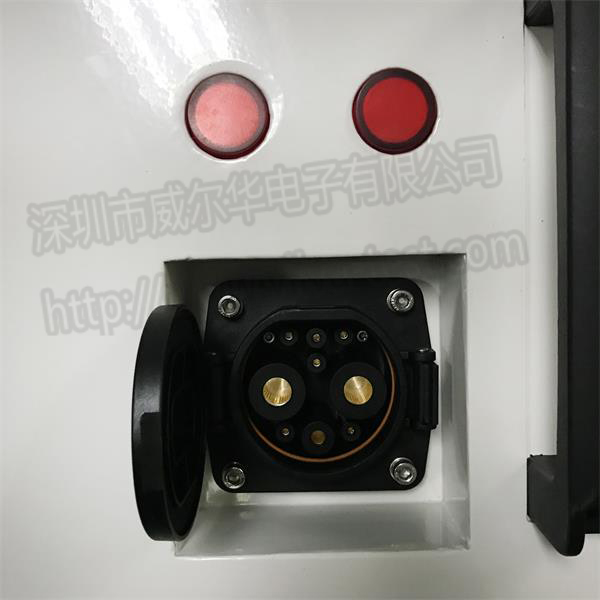

g.正常測試時，DC+、DC-有電壓輸出時，面板2個指示燈將點亮。無電壓時，指示燈滅。

3、外加功率負載

本裝置提供一個外接負載接口，外接負載額定最大工作電流為80A，額定最大輸出電壓為750V，接口為DC+、DC-。如需要大于80A功率負載，訂貨請注明。

外接負載無防倒灌功能，注意防止倒灌功率進去。
