一、產品介紹

DC CHARGER FUNCTIONAL TESTER-VILVA-EVD1000V-3kW-CCS2-雙槍歐標直流測試儀主要應用于直流充電樁滿載檢測需要，生產車間、實驗室、安裝調試、維修后充電樁、升級改型后充電樁的各項性能測試、通信協議測試。歐美標通訊協議：充電通訊滿足ISO 15118標準要求；電力傳輸滿足IEC 61851標準要求；車輛插座符合IEC 62196標準要求。

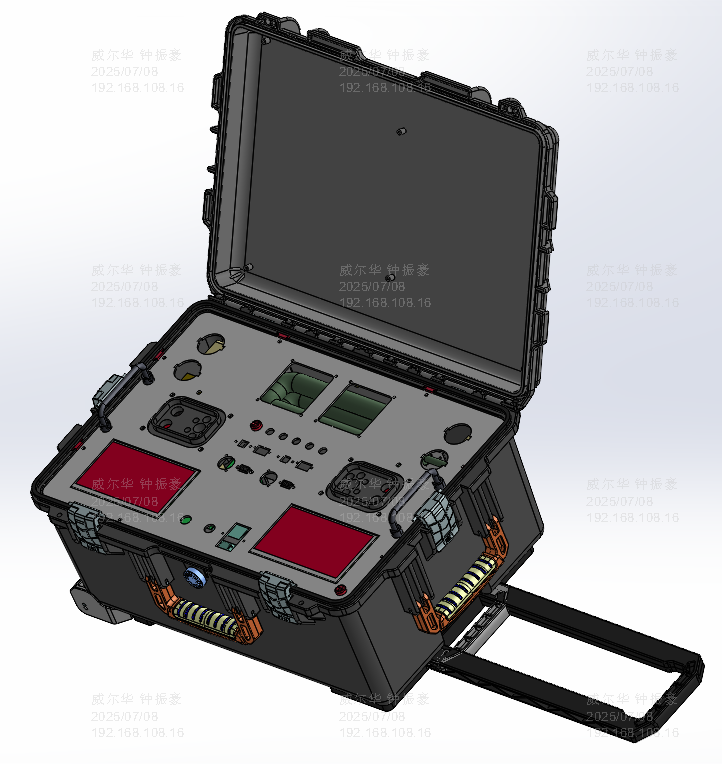

●采用7寸觸摸屏操作界面，方便且簡單。產品帶有上位機自動測試軟件，實現遠程控制測試充電樁。適合出廠測試和售后等人員使用。

●觸摸屏上車輛端報文內容和報文周期全部可設置，可模擬汽車各種報文情況。

●上位機使用USB接口直接控制，與485和232相比免去了接線和轉接頭的麻煩。

●實時顯示EVCC通訊狀態流程，使通訊過程更加可視化。

●實時檢測CCS充電樁的CP電壓、占空比、頻率，充電狀態實時顯示。

●判斷CCS充電樁的CP狀態，CP電壓、占空比、頻率是否在合格范圍，并有判斷提示。

●判斷CCS充電樁的PP電阻值是否正常。

●支持CCS充電樁的CP斷線，CP接地，PP斷線，PE斷線等故障模擬。

●能實時顯示充電樁輸出電壓，電流，功率，統計充電電量等等參數。

●SOC自動增加，可設置充電時長從而到達自動老化測試功能。

3.1、工作環境條件

3.1.1、環境溫度：-10～+50℃；

3.1.2、相對濕度：≦90%；

3.1.3、海拔高度：≦2500m；

3.1.4、地震烈度：Ⅷ度；

3.1.5、其他條件：進出風口≧1米處無雜物；

3.2、額定電氣參數

3.2.1、額定電壓：歐標DC1000V

3.2.2、額定電流：歐標3A；

3.2.3、額定功率：歐標雙槍各3kW；

3.2.4、工作電源：AC220V，50/60Hz。

3.3、技術指標

3.3.1、冷卻方式：強制風冷；

3.3.2、進出風方向：面板上進出風；

3.3.3、負載精度：±5%；

3.3.4、建議單次帶載連續運行時間＜2h；

3.3.6、防護等級：IP20；

3.3.7、風機噪音：距離測試儀1m處≤75分貝；

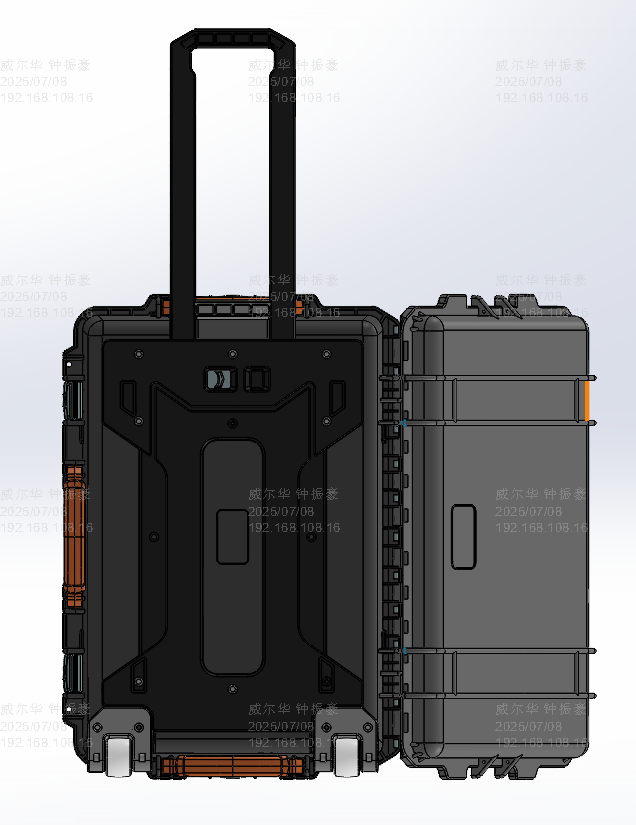

3.3.8、箱體尺寸：670*450*310mm（寬*深*高）。
