一、產品概述

VILVA-EVT系列直流充電樁自動測試系統廣泛用于樁企、檢測機構、科研院校等，是專為國標，歐標，美標、日標充電樁生產線研發的高效綜合ATE測試系統，是一款可集成四標準直流充電樁整樁測試的綜合平臺，主要應用于充電樁生產線上的測試，其最大的優點是可靠和高效，在保證產品質量的同時，還可為客戶提高生產效能。GBT 34657.1-2017電動汽車傳導充電互操作性測試、GB/T 34658-2018的通信一致性測試，NBT 33008.1-2018電動汽車充電設備，建議試驗規范第一部分：非車載充電機，NBT 33001-2018電動汽車非車載傳導式充電機技術要求，歐美標通訊協議：充電通訊滿足ISO 15118及DIN 70121標準要求，日標協議滿足CHAdeMO1.2&2.0標準要求，車輛插座符合IEC 62196標準要求。該測試系統主要包括工業電腦、車輛插座（國標直流、歐標直流、美標直流、日標直流）車輛電池管理系統模擬軟件、車輛控制模擬電路、示波器、三相功率計、負載、安規綜合測試儀、交流可調電源等。

二、產品特點

硬件配置靈活，系統兼容性強；
標準化人機操作界面，符合人性化設計；
具有直流充電樁國標、美標、歐標、日標測試標準(可選)；
具有樁端信號電壓，電流，CC1，輔助電源，異常同步信號等引出端子，可接入其他測試儀器對樁端信號測試及測試查驗；
內部集成電池電壓模擬器，電壓范圍0-1000V，用于充電樁啟動時序測試（可選）；
絕緣模塊：可滿足對充電機絕緣和反接測試、不接測試，測試電壓接入范圍0~1000V，絕緣電阻調整范圍22.9kΩ~300kΩ；
內置R4電阻仿真模塊，電阻調整范圍295Ω~2550Ω；
可以調節測試項目，驗證測試結果；
可導出BMS通訊報文實時顯示與解析功能；
故障模擬:PE斷線、絕緣異常、通訊中斷等；
充電樁插座:國標、歐標、美標、日標(可選)；
車輛控制導引電路模擬功能，真實模擬車輛充電過程:支持充電電壓、電流、功率、狀態顯示，充電時序圖顯示:支持EVCC參數設置、EVSE參數顯示、報文周期設置；
具有上位機互操作性自動測試、協議一致性測試，測試完成可生成測試報告；
選配計量檢定功能：LAN、RS232、WIFI等多種通訊方式，內置WIFI熱點，遠程無線終端。0.05級檢定試驗項目：工作誤差、示值誤差、付費金額誤差、時鐘示值誤差，可完成JJG 1149-2018的0.05級計量檢定測試功能。

三、測試項目（可選）

充電接口互操作性測試
充電控制狀態測試
充電連接控制時序測試
充電異常狀態測試
充電控制輸出測試
低壓輔助上電及充電握手階段
充電參數配置階段
充電階段
充電結束階段
絕緣性能試驗
絕緣電阻試驗
低壓輔助電源試驗
協議一致性試驗
蓄電池電壓與通信報文不一致試驗
保護接地導體連續性試驗
控制導引試驗
充電控制狀態
直流充電樁測試能標測試項目

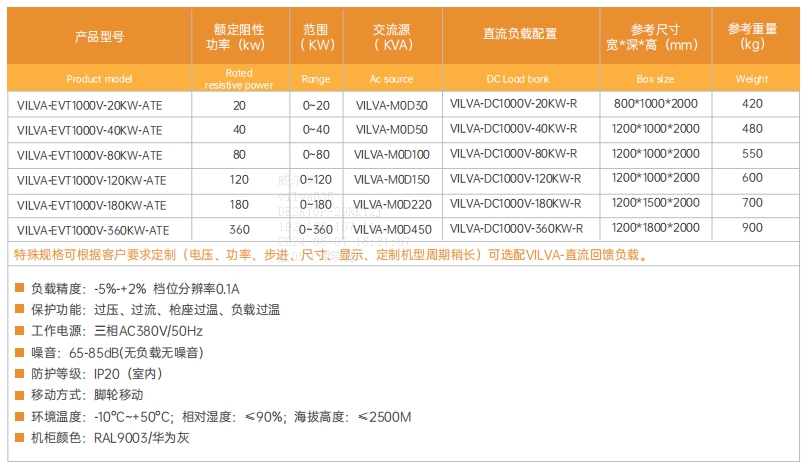

四、產品參數
